太陽光発電の導入のために



PVの発電原理

太陽光発電システムの構成(家庭用)
図
この画面のトップへ

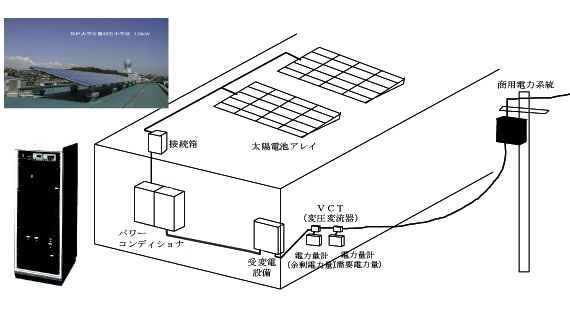

太陽光発電システムの構成(公共・産業用)
図
この画面のトップへ

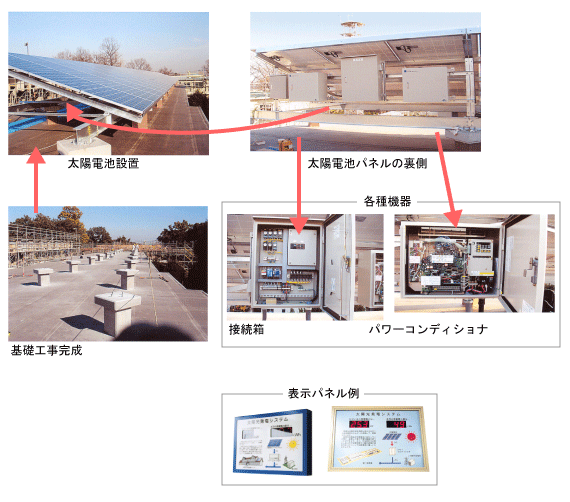

公共・産業用太陽光発電システム設置内容
図

この画面のトップへ
太陽光発電システムの種類


種類 システム構成例 特徴
独立系システム
(電力系統とつながっていないもの)
・主として離島や山間僻地など電力会社の配電線を設置するための費用がかさむ場所の電源や発展途上の村落電化などに採用されている。

・夜や雨の日でも安定して電力を供給するためには、バッテリー装置が必要となる。
連系形システム
(電力系統とつながっているもの)
・既存の電力会社配電系統と太陽光発電システムを接続して運用されるもの。

・太陽光発電システムの余剰電力を系統に逆送電できるかどうかによって逆潮流ありシステムと逆潮流なしシステムに分類される。

蓄電池システム
(電力系統とつながっており、災害時運転するもの)

・災害時で系統が長期停電した場合でも緊急用負荷に電力が供給できる。
