太陽光発電の導入のために



系統連系に関する項目

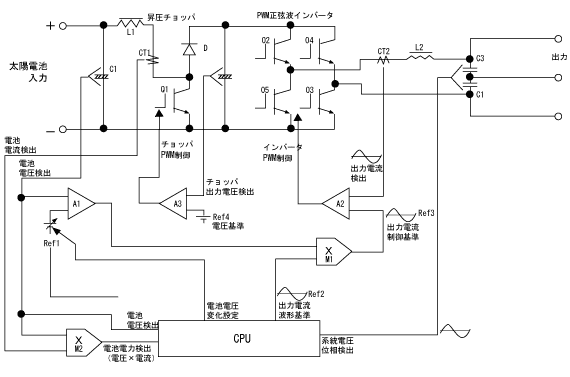

系統連系型システムパワーコンディショナ回路構成


この画面のトップへ


連系の区分と保護装置

連系区分 1需要家当りの設備容量 逆潮流の有無 主な保護装置
低圧 原則として50kW未満 過不足電圧/周波数継電器、単独運転検出機能
過不足電圧/周波数継電器、逆電力継電器
高圧 原則として2,000kW未満 過不足電圧/周波数継電器、地絡過電圧継電器、転送遮断装置又は単独運転検出機能
過不足電圧/周波数継電器、逆電力継電器、地絡過電圧継電器
特別高圧 個別協議 過不足電圧/周波数継電器、地絡過電圧継電器、方向短絡継電器、転送遮断装置
過不足電圧/周波数継電器、逆電力継電器、地絡過電圧継電器、方向短絡継電器
スポット
ネットワーク
原則として10,000kW未満 過不足電圧/周波数継電器、逆電力継電器

  1. 保護連動装置
    OVR:過電圧継電器 UVR:不足電圧継電器 OFR:周波数上昇継電器 UFR:周波数低下継電器
    RPR:逆電力継電器 OVGR:地絡過電圧継電器 DSR:方向短絡継電器

  2. スポットネットワークでの逆潮流は無のみ
    OVR:過電圧継電器 UVR:不足電圧継電器 OFR:周波数上昇継電器 UFR:周波数低下継電器

  3. 保護装置の詳細については電力会社との事前協議が必要

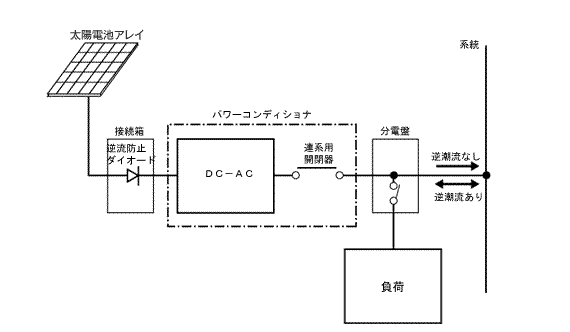

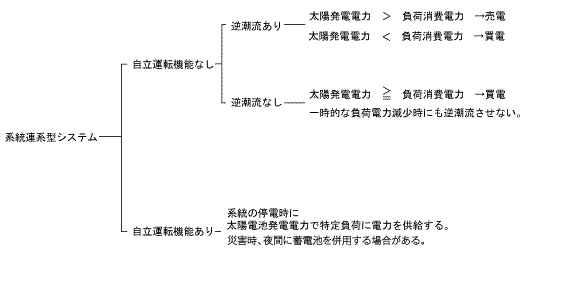

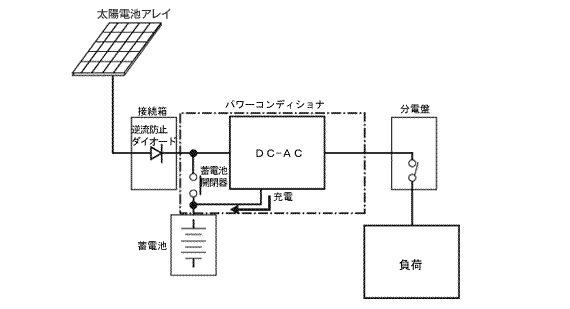

系統連系型システム
